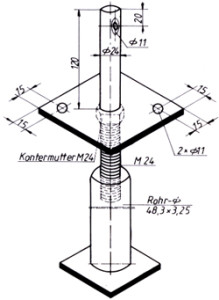

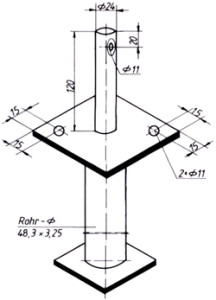

feuerverzinkt
| Trägerplatte |
100x100x8 mm |
| Artikelnummer |
Torstahl |
| 1615 |
20×250 mm |
| 1616 |
20×400 mm |
| 1617 |
24×250 mm |
| 1618 |
24×400 mm |
Zulässige Belastung im Lastfall: H
bei 1 Stabdübel 10 mm
Artikelnummern 1615 & 1616 |
Mindest-
Holz-
breite (mm) |
Druck N,zul (KN) |
Zug Z,zul (KN) |
H, zul (KN) |
| 100 |
22.6 |
6.4 |
0.6 |
| 120 |
22.6 |
7.8 |
0.6 |
| 140 |
22.6 |
8.2 |
0.6 |
| Artikelnummern 1617 & 1618 |
Mindest-
Holz-
breite (mm) |
Druck N,zul (KN) |
Zug Z,zul (KN) |
H, zul (KN) |
| 100 |
23.4 |
6.4 |
0.6 |
| 120 |
23.4 |
7.8 |
0.6 |
| 140 |
23.4 |
8.2 |
0.6 |
| 15% Erhöhung der zulässigen Werte im Lastfall HZ |
|
 |
