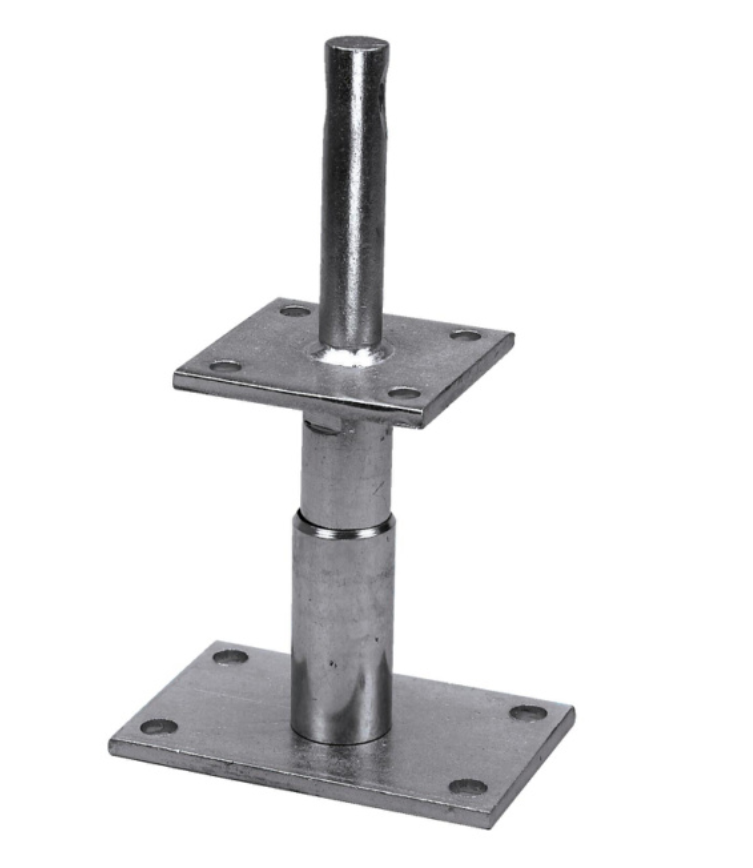

mit Gebrauchsmusterschutz
höhenverstellbar
| Grundplatte |
100x160x8 mm |
| Trägerplatte |
100x100x8 mm |
| Gewindehülse |
36x120mm |
| Innengewinde |
M 24 |
| Bolzen |
24×150 mm |
| Artikelnummer |
Grundhöhe |
| 1702 |
140 mm |
Zulässige Belastung im Lastfall: H
bei 1 Stabdübel 10 mm |
Mindest-
Holz-
breite (mm) |
Druck N,zul (KN) |
Zug Z,zul (KN) |
H, zul (KN) |
| 100 |
27.9 |
3.8 |
0.4 |
| 120 |
27.9 |
3.8 |
0.4 |
| 140 |
27.9 |
3.8 |
0.4 |
| 160 |
27.9 |
3.8 |
0.4 |
15% Erhöhung der zulässigen Werte im Lastfall HZ
Hier Datenblatt runterladen.
AB1702_
