Stützenfuß in Beton 1643-1646

Stützenfuß in Beton Typ T
höhenverstellbar

feuerverzinkt

höhenverstellbar -70 mm
Trägerplatte 100x80x8 mm
Schwert 110x70x8 mm
Grundplatte 60x60x4 mm
Artikelnummer Grundhöhe
1643 200 mm
1644 300 mm
1645 400 mm
1646 500 mm

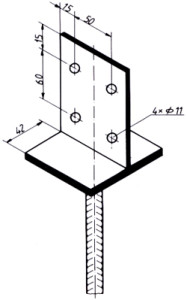

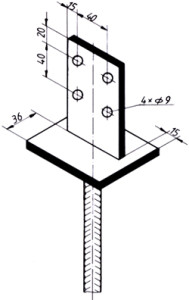

Stützenfuß in Beton 1613-1614

Stützenfuß in Beton Typ T
feuerverzinkt

Trägerplatte 80x90x8 mm
Schwert 80x120x6 mm
Artikelnummer Torstahl
1613 20×250 mm
1614 20×400 mm
Zulässige Belastung im Lastfall: H
bei 4 Stabdübel 10 mm
 Mindest-
Holz-
breite (mm)
Druck N,zul (KN) Zug Z,zul (KN) H, zul (KN)
120 22.6 15.6 0.6
140 22.6 16.5 0.6
15% Erhöhung der zulässigen Werte im Lastfall HZ

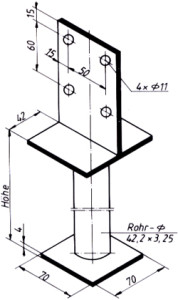

Stützenfuß in Beton 1605-1608

Stützenfuß in Beton Typ T
feuerverzinkt

Trägerplatte 80x90x8 mm
Schwert 80x120x6 mm
Artikelnummer Grundhöhe
1605 200 mm
1606 300 mm
1607 400 mm
1608 500 mm
Zulässige Belastung im Lastfall: H
bei 4 Stabdübel 10 mm
 Mindest-
Holz-
breite (mm)
Druck N,zul (KN) Zug Z,zul (KN) H, zul (KN)
100 32.0 12.9 0.6
120 32.0 15.6 0.6
140 32.0 16.5 0.6
15% Erhöhung der zulässigen Werte im Lastfall HZ

Stützenfuß in Beton 1609-1612

Stützenfuß in Beton Typ T
höhenverstellbar

feuerverzinkt

höhenverstellbar -70 mm
Trägerplatte 80x90x8 mm
Schwert 120x80x6 mm
Grundplatte 70x70x4 mm
Artikelnummer Grundhöhe
1609 200 mm
1610 300 mm
1611 400 mm
1612 500 mm
Zulässige Belastung im Lastfall: H
bei 4 Stabdübel 10 mm u. Verstellschraube M20
 Mindest-
Holz-
breite (mm)
Druck N,zul (KN) Zug Z,zul (KN) H, zul (KN)
120 25.4 15.6 0.1
140 25.4 16.5 0.1
15% Erhöhung der zulässigen Werte im Lastfall HZ

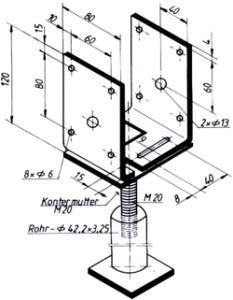

Stützenfuß in Beton 1601-1604

Stützenfuß in Beton
höhenverstellbar

seitenverstellbar

feuerverzinkt

höhenverstellbar -70 mm
seitenverstellbar 80-160 mm
Trägerplatte 80x88x6 mm
Grundplatte 60x60x4 mm
Artikelnummer Grundhöhe
1601 200 mm
1602 300 mm
1603 400 mm
1604 500 mm

Stützenfuß auf Beton 1709-1711

Stützenfuß auf Beton
höhenverstellbar

seitenverstellbar

feuerverzinkt

höhenverstellbar -70 mm
seitenverstellbar 80-160 mm
Trägerplatte 80x88x6 mm
Grundplatte 100x180x5 mm
Artikelnummer Grundhöhe
1709 110 mm
1710 160 mm
1711 210 mm
Zulässige Belastung im Lastfall: H
bei 1 Stabdübel 12 mm bzw. 2×4 Kammnägel 4×40 mm
 Mindest-
Holz-
breite (mm)
Druck N,zul (KN) Zug Z,zul (KN) H, zul (KN)
80 17.2 1.2 0.3
100 17.2 0.8 0.3
120 17.2 0.6 0.3
140 17.2 0.5 0.3
160 17.2 0.4 0.3
15% Erhöhung der zulässigen Werte im Lastfall HZ

Stützenfuß auf Beton 1704-1708

Stützenfuß auf Beton
seitenverstellbar

feuerverzinkt

seitenverstellbar 80-160 mm
Trägerplatte 80x88x6 mm
Grundplatte 100x180x5 mm
Artikelnummer Höhe
1704 60 mm
1705 100 mm
1706 150 mm
1707 200 mm
1708 250 mm
Zulässige Belastung im Lastfall: H
bei 1 Stabdübel 12 mm bzw. 2×4 Kammnägel 4×40 mm
 Mindest-
Holz-
breite (mm)
Druck N,zul (KN) Zug Z,zul (KN) H, zul (KN)
80 24.4 1.2 1.0
100 24.4 0.8 1.0
120 24.4 0.6 1.0
140 24.4 0.5 1.0
160 24.4 0.4 1.0
15% Erhöhung der zulässigen Werte im Lastfall HZ

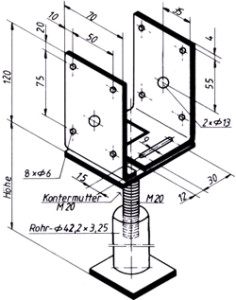

Stützenfuß in Beton 1625-1628

Stützenfuß in Beton
höhenverstellbar

seitenverstellbar

feuerverzinkt

höhenverstellbar -70 mm
seitenverstellbar 70-140 mm
Trägerplatte 70x78x6 mm
Grundplatte 60x60x4 mm
Artikelnummer Grundhöhe
1625 200 mm
1626 300 mm
1627 400 mm
1628 500 mm
